關(guān)于我們
新聞動態(tài)
您的位置：首頁 > 新聞動態(tài)
在現(xiàn)代工業(yè)的骨骼與血脈——從石油鉆探的千米井架到高壓流體輸送管線——無縫圓管扮演著至關(guān)重要的角色。與常見的焊接鋼管相比，無縫圓管以其結(jié)構(gòu)完整性和抗破壞能力著稱。其難以被摧毀的奧秘，根植于它渾然一體的誕生方式與近乎圓形截面。
無縫管是通過將實心鋼坯穿孔、軋制或擠壓而成，在整個制造過程中，材料保持著連續(xù)的金屬流線，沒有焊縫存在。這除了結(jié)構(gòu)中薄弱的潛在環(huán)節(jié)。焊接管雖應用廣泛，但其焊縫區(qū)域在微觀結(jié)構(gòu)、機械性能乃至殘余應力方面均與母材存在差異，在惡劣壓力、疲勞載荷或腐蝕環(huán)境下，往往成為裂紋萌生與擴展的起點。而無縫管均勻一致的整體性，使其能夠?qū)鶆蚍稚ⅰA是自然界中能均勻抵抗外部壓力的幾何形狀。當無縫圓管承受內(nèi)壓或外壓時，管壁圓周上的應力分布是均勻的。這種均勻性避免了在棱角或不平整處產(chǎn)生應力集中，從而延緩了疲勞破壞和塑性變形的發(fā)生。相比之下，非圓形截面在拐角處容易形成應力峰值，成為破壞的起源。由于沒有焊接熱影響區(qū)帶來的晶粒粗化或性能劣化，無縫管的材質(zhì)其強度、韌性和耐腐蝕性都能保持出廠時的好狀態(tài)。在對抗內(nèi)部高壓、外部沖擊、反復彎折或惡劣環(huán)境腐蝕時，材料本身性能的完整性構(gòu)成了根本的防御。因此，無縫圓管的不易破壞并非偶然，它是一體化結(jié)構(gòu)、幾何形態(tài)與均質(zhì)材料性能三者科學結(jié)合后的結(jié)果。這使其在要求非常高與可靠性的關(guān)鍵領(lǐng)域成為無可替代的選擇。它猶如一個沒有弱點的閉環(huán)戰(zhàn)士，將外部的破壞力均勻地傳導并化解于周身的每一寸鋼鐵之中，以整體的堅韌守護著工業(yè)命脈的暢通。

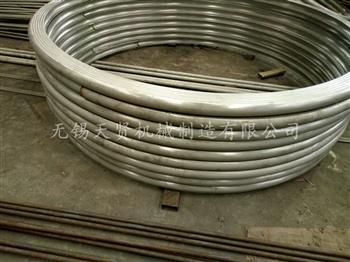

半圓管作為壓力容器、換熱設(shè)備的關(guān)鍵組件，半圓管加工質(zhì)量直接影響設(shè)備的效能。然而在實際驗收環(huán)節(jié)，目測無瑕疵、尺寸大致對的表面化評判屢見不鮮，這種流于形式的驗收，往往讓隱蔽缺陷成為埋入設(shè)備的定時炸彈。
許多驗收僅用卷尺抽查幾個截面直徑，卻忽視了三項關(guān)鍵隱患：一是橢圓度偏差在承壓時會引發(fā)局部應力集中，加速疲勞裂紋萌生；二是縱向直線度超標會導致設(shè)備組裝時產(chǎn)生裝配應力；三是當半圓管需與法蘭或封頭焊接時，端面垂直度偏差會迫使強行組對，造成焊口原始缺陷。曾有案例顯示，一條未檢出的2毫米直線度偏差，導致?lián)Q熱管束安裝后振動加劇，三個月內(nèi)發(fā)生管端泄漏。在光線不足的驗收環(huán)境下，機械損傷、細微褶皺等缺陷常被漏檢。某化工項目驗收時，半圓管內(nèi)壁的刀具劃痕未被發(fā)現(xiàn)，投用后腐蝕介質(zhì)在劃痕處聚集，兩年后發(fā)生應力腐蝕開裂。更危險的是，為追求表面光潔而過度拋光，會掩蓋材料本身的軋制缺陷或微裂紋，這些缺陷在介質(zhì)壓力作用下將成為破裂起點。驗收時往往只核對材質(zhì)證書，卻忽視材料追溯的完整性。曾發(fā)生證書齊全的半圓管，因鋼廠生產(chǎn)批次混合，實際屈服強度低于設(shè)計值15%，在壓力試驗時發(fā)生塑性變形。而當半圓管需冷作成形時，驗收方很少核查加工后的材料性能變化，忽視冷作硬化導致的韌性下降問題。
半圓管驗收須建立三維透視思維，從宏觀幾何尺寸到微觀表面狀態(tài)，從紙質(zhì)證書到實物性能，從單件質(zhì)量到批次一致性。真正的專業(yè)驗收，是用卡尺丈量數(shù)據(jù)，用探傷洞察內(nèi)部，用金相分析組織——穿透每一毫米金屬背后的故事。唯有如此，才能讓那些隱藏在光滑曲面下的風險，在安裝之前就無所遁形。
在現(xiàn)代工業(yè)體系中，半圓管雖結(jié)構(gòu)簡單，卻是化工、食品等領(lǐng)域的關(guān)鍵組件。其制作工藝鏈的每個環(huán)節(jié)都承載著嚴苛的技術(shù)標準，半圓管廠家共同定義了產(chǎn)品的性能邊界。
半圓管常用304或316L不銹鋼，但不同批次的金屬晶粒度差異會顯著影響成型質(zhì)量。原料的晶粒度需控制在ASTM7-8級之間，晶粒尺寸約22-32μm。這一微觀結(jié)構(gòu)決定了材料在后續(xù)彎曲過程中的回彈——晶粒過細雖能提高強度，卻會導致回彈角增大0.5-1°，使弧度偏離設(shè)計曲線。材料表面的鈍化層厚度也需控制在2-3納米，過薄會降低耐腐蝕性，過厚則影響焊接熔深的一致性。以DN150半圓管為例，彎曲半徑公差需保持在±0.3%以內(nèi)。現(xiàn)代數(shù)控彎管機采用實時反饋系統(tǒng)，通過激光掃描每15°弧段的曲率變化，動態(tài)調(diào)整液壓壓力。當檢測到0.15mm的半徑偏差時，系統(tǒng)會在5毫秒內(nèi)補償壓力差，避免出現(xiàn)橘皮現(xiàn)象。彎制過程中，管材外側(cè)壁厚會減少約8%，內(nèi)側(cè)增加6%，這一厚度分布須保持對稱，任何過2%的失衡都會導致應力集中，使半圓管在承壓時產(chǎn)生微裂紋。縱縫焊接采用等離子弧焊，電流需穩(wěn)定在95±2安培。電流波動超過5安培，就會使熔池溫度變化120℃，導致焊縫金屬的δ-鐵素體含量偏離8-12%的理想范圍，影響耐腐蝕性。焊接速度須保持在12-15厘米/分鐘之間，過快會使保護氣體覆蓋率不足，焊縫中夾雜氣孔；過慢則熱輸入過大，引起焊接變形。每條縱縫需經(jīng)X射線檢測，確保內(nèi)部缺陷不過標準中要求。半圓管需在850℃下保溫2小時進行固溶處理，溫度偏差過±10℃就會導致碳化物析出，在晶界形成貧鉻區(qū)。冷卻階段尤為關(guān)鍵，須使管材在3分鐘內(nèi)通過敏化溫度區(qū)間，降溫速率低于20℃/分鐘就會大幅增加晶間腐蝕風險。處理后需進行酸洗鈍化，控制表面鉻鐵比大于1.5，形成連續(xù)致密的氧化鉻保護膜。
這些嚴苛的工藝控制環(huán)環(huán)相扣，共同確保了半圓管從平板金屬到精密弧線的蛻變。每個參數(shù)的小數(shù)點后兩位數(shù)，都在定義產(chǎn)品的性能邊界——是成為承壓30年的可靠元件，還是在使用3年后出現(xiàn)早期失效。只有當制作工藝鏈上的每個環(huán)節(jié)都達到控制，半圓管才能在工業(yè)系統(tǒng)中完成從零部件到關(guān)鍵組件的價值升華。

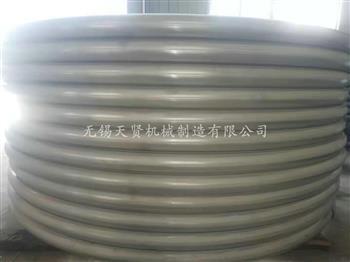

不銹鋼半圓管因其優(yōu)異的耐腐蝕性和結(jié)構(gòu)強度，在食品機械、醫(yī)械、建筑裝飾及壓力管道中應用廣泛。然而，其加工過程，尤其是涉及溫度的工藝，常存在認知誤區(qū)。選錯溫度控制，不僅會導致產(chǎn)品變形報廢，更會破壞材料的核心性能，留下隱患。本文將揭示四大關(guān)鍵溫度陷阱。
為防止變形，盲目追求小電流、快速焊，導致熱量輸入不足。對奧氏體不銹鋼，過低的層間溫度或過快的冷卻速度，會使焊縫及熱影響區(qū)中的碳化物析出不充分，反而更容易在腐蝕介質(zhì)中發(fā)生晶間腐蝕。同時，易產(chǎn)生未焊透、夾渣等缺陷。須嚴格控制層間溫度，并使用合適的焊接電流與速度，確保熔池流動性與焊透性，焊后可進行固溶處理。認為所有不銹鋼加工后都應進行高溫退火以消應力。奧氏體不銹鋼的應力主要通過固溶處理來消。若錯誤地采用碳鋼常用的600-800℃中溫退火，恰恰會使材料在該敏化溫度區(qū)長時間停留，導致鉻碳化物沿晶界析出，引發(fā)嚴重的晶間腐蝕傾向，材料反而變脆。明確材料類型。奧氏體鋼應避免敏化溫度區(qū)間；馬氏體鋼則需進行相變回火。薄壁管一律冷彎，厚壁管須熱彎。決策關(guān)鍵在于彎曲半徑與壁厚的比值以及對耐腐蝕性的要求。冷彎適用于R/t較大、管壁較薄的場合。但會產(chǎn)生顯著的加工硬化，導致彎管區(qū)域硬度、強度升高，塑性下降，可能誘發(fā)應力腐蝕開裂。熱彎可避免硬化，適用于R/t較小或厚壁管。但若溫度控制不當，或加熱過程中表面氧化嚴重而未處理，會同時損害耐蝕性與表面質(zhì)量。根據(jù)設(shè)計規(guī)范計算。冷彎后，對要求高的場合需進行固溶或消應力熱處理；熱彎時須控溫，并做好后續(xù)的酸洗鈍化。酸洗鈍化是常溫化學處理，與溫度無關(guān)。酸洗液的溫度直接影響反應速度與效果。溫度過低，鈍化膜生成不完整，耐蝕性差；溫度過高，反應劇烈，易導致過腐蝕，表面粗糙甚至尺寸超差。嚴格遵循酸洗鈍化液的操作規(guī)程，通常將溫度控制在50-60℃的適宜范圍，并保證足夠的作用時間。
不銹鋼半圓管加工的本質(zhì)，是對其金相組織與性能的調(diào)控。溫度是核心的調(diào)控手段。避開溫度陷阱，才能讓不銹鋼半圓管在實現(xiàn)復雜造型的同時，守護其賴以立足的強度與耐蝕靈魂。

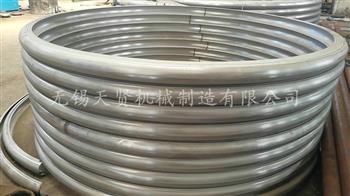

加熱盤管通常由耐溫、耐腐蝕、阻燃等性能良好的材料制成，如不銹鋼、塑膠等,這些材料可以在高溫、高壓等環(huán)境下長期穩(wěn)定工作，不易損壞。加熱盤管的結(jié)構(gòu)設(shè)計也對其性至關(guān)重要。合理的結(jié)構(gòu)設(shè)計可以確保加熱盤管在運行過程中不會發(fā)生彎曲、變形、斷裂等現(xiàn)象，同時也能防止水垢等雜質(zhì)的形成。加熱盤管通常配有溫度控制系統(tǒng)，可以根據(jù)實際需求調(diào)整加熱溫度，避免溫度過高導致設(shè)備損壞或事故。加熱盤管的安裝須符合規(guī)范，特別是與電線、開關(guān)等電氣部件的連接須可靠，防止發(fā)生漏電、短路等問題。定期對加熱盤管進行檢查和維護，可以及時發(fā)現(xiàn)并解決潛在的隱患,保證其長期穩(wěn)定運行。
綜上所述,加熱盤管之所以足夠,是因為其在材料選擇、結(jié)構(gòu)設(shè)計、溫度控制、安裝規(guī)范以及維護保養(yǎng)等方面都得到了充分的考慮和規(guī)范的操作。

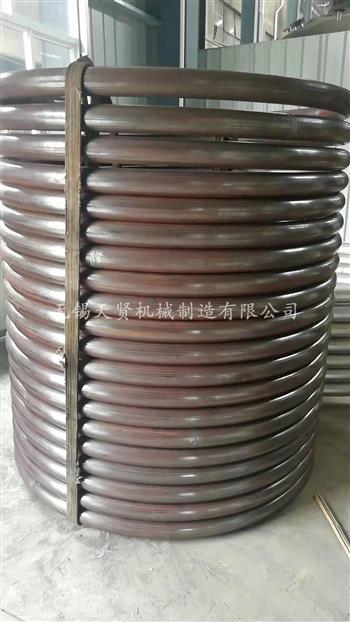

要讓碳鋼盤管避免開裂，可以從材料選擇、制造工藝、焊接工藝、使用環(huán)境以及維護檢查等多個方面入手。確保碳鋼材料的化學成分、力學性能和微觀組織符合相關(guān)標準和要求，以減少因材料本身缺陷導致的開裂。對于含有較多合金元素的碳鋼，應特別注意其淬硬傾向和韌性，選擇韌性較好、淬硬傾向較小的材料。在碳鋼盤管的制造過程中，應嚴格控制加熱溫度、冷卻速度和變形量，以減少熱應力和殘余應力，從而降低開裂風險。在制造完成后，對碳鋼盤管進行消應力處理，如回火處理,以進一步降低殘余應力。根據(jù)碳鋼盤管的材質(zhì)和焊接要求，選擇合適的焊條和焊絲，確保焊接接頭的力學性能和抗裂性能。合理控制焊接電流、電壓、焊接速度和層間溫度等參數(shù),以減少焊接熱應力和殘余應力。采用對稱、分段、退步等焊接順序，以減少焊接變形和殘余應力。對焊接接頭進行焊后熱處理，如局部加熱、保溫和冷卻，以消焊接殘余應力和提高接頭的韌性。盡量避免碳鋼盤管在惡劣溫度、濕度、腐蝕介質(zhì)等惡劣環(huán)境下使用，以減少環(huán)境腐蝕和應力腐蝕開裂的風險。在流體介質(zhì)中，應控制流速，避免產(chǎn)生過大的沖刷力和振動，以減少沖刷腐蝕和振動疲勞開裂的風險。定期對碳鋼盤管進行檢查,包括外觀檢查、無損檢測和力學性能測試，及時發(fā)現(xiàn)并處理潛在的缺陷和裂紋。一旦發(fā)現(xiàn)碳鋼盤管存在裂紋或缺陷，應立即進行維護，如打磨、補焊或更換等，以防止裂紋擴展和引發(fā)事故。對碳鋼盤管進行定期維護和保養(yǎng)，如清洗、除銹、涂漆等,以延長其使用壽命和減少開裂風險。
綜上所述，要讓碳鋼盤管避免開裂,需要從多個方面入手，選擇、制造工藝、焊接工藝、使用環(huán)境以及維護檢查等。只有綜合考慮這些因素，并采取防備措施，才能確保碳鋼盤管的可靠運行。
內(nèi)盤管在工業(yè)容器中作為傳熱元件，其使用壽命并非固定值，而是一個受多重因素綜合影響的動態(tài)結(jié)果。核心結(jié)論是。相比其他類型的傳熱結(jié)構(gòu)，設(shè)計優(yōu)良、選材得當且操作維護規(guī)范的內(nèi)盤管，其使用壽命可以非常長，甚至與主體設(shè)備同壽；反之，則可能因各類失效而大幅縮短。其使用壽命的不一樣主要體現(xiàn)在以下幾個關(guān)鍵維度：
內(nèi)盤管的材料選擇是決定其壽命的根本。它與所接觸的介質(zhì)、溫度及壓力直接相關(guān)。
常規(guī)工況：好質(zhì)量不銹鋼盤管在清潔、無強腐蝕介質(zhì)中，壽命可達10年以上。
苛刻工況：對于強酸、堿或含氯離子介質(zhì)，需采用更高等級的哈氏合金、鈦材等，否則普通不銹鋼可能發(fā)生點蝕、應力腐蝕開裂，壽命可能縮短至數(shù)年甚至更短。
熱沖擊頻繁：在溫度急劇變化的工藝中，材料的熱疲勞性能至關(guān)重要，否則易產(chǎn)生裂紋。
設(shè)計合理性：盤管的彎曲半徑、支撐間距、與容器壁的距離等設(shè)計，直接影響其機械強度和振動情況。設(shè)計不當會導致應力集中、疲勞斷裂或與罐壁碰撞磨損。
焊接質(zhì)量：這是薄弱的環(huán)節(jié)。焊縫的內(nèi)外部質(zhì)量、是否與母材等強、是否存在未焊透或咬邊等缺陷，直接決定了盤管是否會在焊縫處先發(fā)生腐蝕或開裂失效。
結(jié)垢與堵塞：若介質(zhì)易結(jié)垢或含固體顆粒，且未定期清洗，盤管內(nèi)通道會堵塞，導致傳熱效率劇降。為恢復效率而進行的頻繁、不當?shù)臋C械或化學清洗，會嚴重損傷管壁，加速腐蝕和磨損。
非正常操作：如突然通入高溫蒸汽或冷凍液，產(chǎn)生的巨大熱應力會促使焊縫開裂或使盤管變形。壓力劇烈波動也會造成機械疲勞。
外部腐蝕：雖然位于容器內(nèi)部，但容器內(nèi)介質(zhì)對盤管外壁的腐蝕、攪拌產(chǎn)生的沖刷腐蝕同樣不可忽視。
內(nèi)盤管的主要失效模式包括：腐蝕穿孔、焊縫開裂、磨損減薄、塑性變形。一旦發(fā)生介質(zhì)內(nèi)漏，往往意味著須立即停產(chǎn)更換，其實際壽命即結(jié)束。
總結(jié)而言，內(nèi)盤管的使用壽命是一個系統(tǒng)工程問題。它不像標準件有固定保修期。其不一樣體現(xiàn)在：從設(shè)計選材階段就已埋下伏筆，在制造階段被固化，在千差萬別的實際使用與維護條件下，呈現(xiàn)出從短期失效到長年穩(wěn)定的巨大差異。確保其長壽命的關(guān)鍵，在正確的材料選擇+優(yōu)良的制造工藝+嚴格符合設(shè)計規(guī)范的操作+定期的檢查與維護四位一體。
外盤管作為一種節(jié)能的換熱元件，廣泛應用于反應釜、儲罐等設(shè)備的加熱或冷卻過程。其安裝質(zhì)量直接關(guān)系到設(shè)備運行的換熱效率和使用壽命。規(guī)范的安裝作業(yè)須遵循以下核心注意事項：
仔細核對盤管的材質(zhì)、規(guī)格、型號是否符合設(shè)計要求，檢查管道有無變形、裂紋、銹蝕或沙眼。確保所有焊縫外觀質(zhì)量合格，可進行壓力試驗。清潔容器外壁與盤管接觸面，除油污、鐵銹和舊涂層，達到要求的清潔度，確保盤管與罐壁緊密貼合，大化傳熱效率。根據(jù)設(shè)計圖紙，在容器外壁標定盤管的纏繞路徑、進出口位置和支撐點，避免與設(shè)備接管、支座、扶梯等附件發(fā)生干涉。將盤管緊貼容器壁按預定路徑纏繞，使用卡箍、鞍座或焊接方式牢固固定。固定間距需合理，既要防止松動，又需考慮材料熱脹冷縮。嚴禁強行彎曲或敲擊盤管，以免產(chǎn)生局部應力或損傷。如需現(xiàn)場焊接，須由合格焊工操作。對于不銹鋼等材質(zhì)，需采用氬弧焊等適用工藝，并做好焊縫保護，防止晶間腐蝕。焊縫應平整、無缺陷。對于蒸汽加熱盤管，管路應設(shè)計合理的坡度，并在低點設(shè)置排污口，確保冷凝水能排除，防止水擊和效率下降。盤管進出口與工藝管道的連接處，應使用柔性連接或設(shè)計合理的管道支架，以吸收設(shè)備與管道因溫差產(chǎn)生的不同步應力，防止接頭泄漏或盤管受力變形。多層盤管或并行盤管之間應保持足夠間距，便于檢修、保溫和避免相互遮擋影響換熱。
安裝完成后，須對盤管系統(tǒng)單獨進行壓力試驗，試驗壓力通常為設(shè)計壓力的1.5倍，確保無泄漏。及時進行好質(zhì)量的保溫層施工，保溫層應完整包裹盤管，并做好防備水密封。這不僅能顯著節(jié)能，也能保護盤管免受外部腐蝕和機械損傷。在進出口管道上清晰標識介質(zhì)流向，方便操作與維護。
外盤管的安裝是一項系統(tǒng)性工程，核心在于確保結(jié)構(gòu)牢固、傳熱順應熱應力、便于維護。每一個環(huán)節(jié)的嚴謹操作，都是保障整個工藝系統(tǒng)穩(wěn)定、經(jīng)濟運行不可或缺的一環(huán)。
在金屬加工領(lǐng)域，無錫盤管一次成型是衡量工藝先進性的重要指標。對于無錫地區(qū)——這一重要的制造業(yè)基地而言，盤管一次成型已從技術(shù)挑戰(zhàn)轉(zhuǎn)變?yōu)槌墒斓墓に噧?yōu)勢，其整體成功率處于高水平。
無錫地區(qū)盤管制造企業(yè)普遍采用了先進的數(shù)控彎管技術(shù)與精密的模具系統(tǒng)。通過高精度數(shù)控編程，能夠?qū)澢嵌取⑿D(zhuǎn)坐標和送料速度進行一體化控制，確保彎曲半徑和管材延伸率的匹配。配合經(jīng)過優(yōu)化設(shè)計的芯棒等工裝，避免了傳統(tǒng)手工或半自動彎管中常見的起皺、橢圓變形和壁厚不均等問題。目前，主流廠商在加工常規(guī)材質(zhì)的中小直徑盤管時，一次成型合格率普遍能達到92%以上。
盤管的成型成功率并非對，主要受以下幾方面因素制約：
1.材料特性：材料的延展性、回彈系數(shù)直接影響精度。例如，鋁合金的回彈控制就比不銹鋼更具挑戰(zhàn)。
2.工藝參數(shù)：彎曲速度、夾緊力、模具與管材的配合間隙需要針對不同批次材料進行微調(diào)。
3.設(shè)備與模具狀態(tài)：設(shè)備的重復定位精度和模具的磨損程度是關(guān)鍵變量。
4.管徑與壁厚比：對于大管徑、薄壁管，成型難度顯著增加，需要更專業(yè)的工藝支持。
無錫及周邊地區(qū)成熟的金屬加工產(chǎn)業(yè)鏈為盤管一次成型提供了有力支撐。從管材供應、專業(yè)的模具設(shè)計與制造，到完善的后續(xù)熱處理與表面處理配套，形成了完整的產(chǎn)業(yè)閉環(huán)。這種協(xié)同效應降低了材料與工藝的不確定性，進一步鞏固了一次成型率的實現(xiàn)基礎(chǔ)。
總體而言，在常規(guī)工藝要求和標準材質(zhì)范圍內(nèi)，無錫地區(qū)盤管一次成型的成功率非常高。這得益于其長期積累的工藝數(shù)據(jù)庫、成熟的數(shù)控技術(shù)應用和完整的產(chǎn)業(yè)鏈配套。對于特別復雜或非標的成型需求，選擇經(jīng)驗豐富、技術(shù)儲備扎實的供應商，并進行充分的工藝驗證，是確保一次成型率的關(guān)鍵。

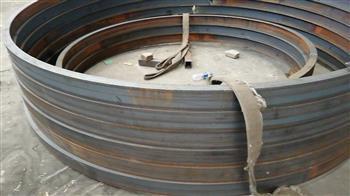

槽鋼彎圓可以改變槽鋼的形狀或角度，使其具有更強的適應性和可塑性。這種加工方式使得槽鋼能夠滿足各種建筑、機械和工業(yè)領(lǐng)域的特定設(shè)計或結(jié)構(gòu)需求。槽鋼彎圓在建筑領(lǐng)域可用于制作瓜形的建筑結(jié)構(gòu)，如弧形樓梯的扶手、弧形雨棚的支撐梁等，為建筑增添美感和流暢感。在機械制造方面，槽鋼彎圓常用于制造機械設(shè)備的外殼、框架等，以適應設(shè)備的形結(jié)構(gòu)和運動軌跡，提高設(shè)備的運行穩(wěn)定性和效率。此外,槽鋼彎圓還可用于裝飾行業(yè)、軌道交通等領(lǐng)城。現(xiàn)代工業(yè)中，槽鋼彎圓機通過其精巧的彎曲模具和強大的液壓系統(tǒng)，能夠以自身有的力度和角度對槽鋼進行彎曲。這種機械化加工方式相比傳統(tǒng)的人工加工方式，大大提高了生產(chǎn)效率，降低了勞動強度。使用專業(yè)的加工設(shè)備和工具進行槽鋼的彎圓加工，可以確保加工過程。同時，通過嚴格控制加工參數(shù)，如彎曲半徑、彎曲角度、加工溫度等，可以確保產(chǎn)品的質(zhì)量和性能達到設(shè)計要求。
綜上所述，槽鋼彎圓在生產(chǎn)上不僅增強了槽鋼的適應性和可塑性，還拓寬了其應用場景，提高了生產(chǎn)效率和加工質(zhì)量。這些好處使得槽鋼彎圓在金屬加工行業(yè)中具有重要地位。
無錫天賢機械制造有限公司版權(quán)所有 xml地圖
聯(lián)系人：邵曉東（總經(jīng)理）聯(lián)系方式：13812072018
聯(lián)系人：邵天賢（經(jīng)理）聯(lián)系方式：13915285527
傳 真：0510 85550606 郵 編：214128
地 址：無錫市濱湖區(qū)雪浪街道貢湖村
備案號：蘇ICP備18017221號-1
